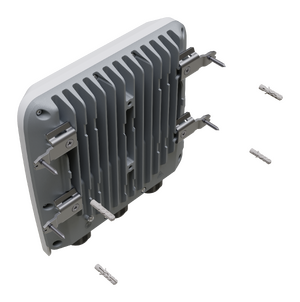

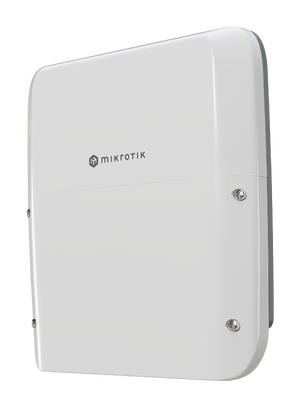

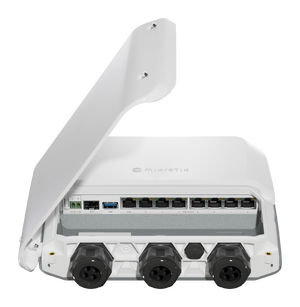

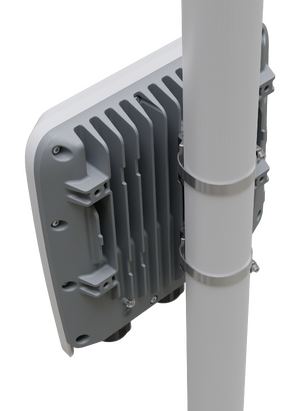

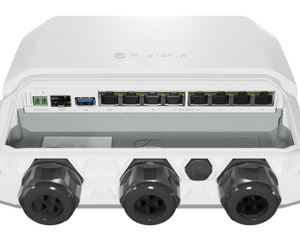

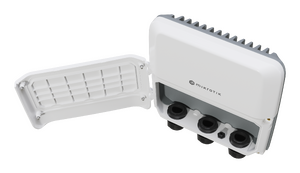

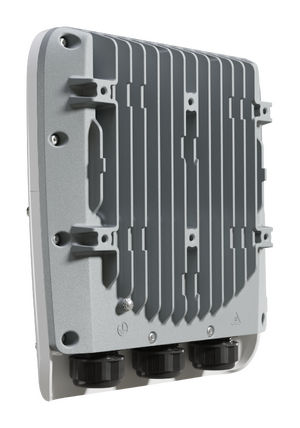

Маршрутизатор MikroTik RB5009UPr+S+OUT Маршрутизатор MikroTik RB5009UPr+S+OUT Маршрутизатор MikroTik RB5009UPr+S+OUT Маршрутизатор MikroTik RB5009UPr+S+OUT Маршрутизатор MikroTik RB5009UPr+S+OUT Маршрутизатор MikroTik RB5009UPr+S+OUT Маршрутизатор MikroTik RB5009UPr+S+OUT

Полезные материалы по MikroTik

Углубленный курс "Администрирование сетевых устройств MikroTik"
Онлайн-курс по MikroTik с дипломом государственного образца РФ. Много лабораторных работ с проверкой официальным тренером MikroTik. С нуля и до уровня MTCNA.
На Telegram-канале Mikrotik сэнсей можно получить доступ к закрытой информации от официального тренера MikroTik. Подписывайтесь

Описание и основные характеристики

Маршрутизатор MikroTik RB5009UPr+S+OUT относится к устройствам среднего ценового сегмента. Ethernet-интерфейсы и интерфейс SFP+ объеденены через отдельностоящий свитч-чип. Кроме того, на нем имеется USB-интерфейс и 1 ethernet-интерфейс с пропускной способностью 2,5 Гб. На устройстве отсутствует разъем под карту памяти и поддержка Wi-Fi.

Основные характеристики
Параметр Значение
Маркетинговое имя
Код продукта RB5009UPr+S+OUT
Назначение Маршрутизатор
Операционная система RouterOS
Уровень лицензии RouterOS 5
Количество ethernet-интерфейсов 8
Количество SFP-интерфейсов 1
Поддержка Wi-Fi
Архитектура ARM 64 бита
Процессор 88F7040
Частота процессора 350-1400 (авто) МГц
Количество ядер процессора 4
Количество потоков процессора 4
Объем оперативной памяти 1 Гб
Объем постоянной памяти 1 Гб
Тип постоянной памяти NAND
Поддержка аппаратного шифрования   Да1
PoE-вход Да
PoE-выход Да
Размещение блока питания Внешнее
Охлаждение Пассивное
Мониторинг температуры процессора Да
Мониторинг температуры печатной платы Да
Мониторинг напряжения Да
Мониторинг силы тока Да
Кнопка переключения режимов (Mode) Нет
Размеры 222 x 239 x 57 мм
Крепление в стойку Нет
Допустимая температура окружающей среды От -40 до +70 °C
Ожидаемое время работы до отказа 200 000 часов при 25 °С
Рекомендуемая розничная цена 319 $

1 Поддерживаемые способы аппаратного шифрования приведены в конце страницы.

Проводные интерфейсы

Тип Разновидность и скорость Количество
Ethernet 100 Мбит/с
1 Гбит/с 7
2,5 Гбит/с 1
10 Гбит/с
SFP1 SFP 1 Гбит/с
SFP+ 10 Гбит/с 1
SFP28 25 Гбит/с
QSFP+ 40 Гбит/с
Комбо Ethernet или SFP по 1 Гбит/с
Ethernet или SFP+ по 10 Гбит/с
Серийный RJ45
RS232
USB A-тип 2.0
A-тип 3.02 1
MicroUSB AB-тип 2.0
Карта памяти MicroSD
M.2

1 Поддерживаемые SFP-модули приведены в конце страницы.

2 Максимальный ток – 1 А.

Возможности свитч-чипа

На MikroTik RB5009UPr+S+OUT используется отдельно стоящий свитч-чип Marvell 88E6393X:

Основные возможности Marvell 88E6393X
Параметр Значение
Порты ether1 – ether8, sfp1
Поддержка неблокирующей коммутации Да
Зеркалирование трафика Да
Ограничение скорости на передачу (Tx) Да
Ограничение скорости на прием (Rx) Да
Количество записей в таблице коммутации 16 000
Количество записей в таблице VLAN 4096
Количество записей в таблице правил коммутации 256

Как и на любых других устройствах, которые не являются коммутаторами CRS3xx, на маршрутизаторе MikroTik RB5009UPr+S+OUT возможно отключение аппаратной коммутации при активации некоторых опций, связанных с коммутацией. При отсутствии совместимости отключение происходит принудительно, независимо от того, какое значение указано в параметре Hardware Offload в настройках Bridge Port.

Совместимость различных технологий и аппаратной коммутации на Marvell 88E6393X
Технология Совместимость
RSTP Да
MSTP Да
IGMP Snooping Да
DHCP Snooping Да
Bridge VLAN Filtering Да
Агрегация каналов Bonding Да

Поддержка VLAN

Как и на любых других устройствах, которые не являются коммутаторами CRS3xx, на маршрутизаторе MikroTik RB5009UPr+S+OUT отсутствует возможность выполнения Bridge VLAN Filtering с помощью свитч-чипа.

Способ Значение
Bridge VLAN Filtering с помощью процессора Да
Bridge VLAN Filtering с помощью свитч-чипа Да
Interface VLAN Да
Switch VLAN Marvell 88E6393X Да

Беспроводные интерфейсы

На MikroTik RB5009UPr+S+OUT беспроводные интерфейсы отсутствуют.

Производительность

Распространенная ошибка при выборе маршрутизатора

Распространенной ошибкой при выборе маршрутизатора является подбор устройства по одному из приведенных ниже принципов:

  • возможность работы маршрутизатора с заданным количеством ПК;
  • возможность работы маршрутизатора с заданным количеством VPN-туннелей.

Такой подход является в корне неверным, т.к. ключевую роль играет не количество техники или VPN-туннелей, а нагрузка, которую эта техника или VPN-туннели создают. В реальной жизни легко получить ситуацию, в которой 5 компьютеров будут нагружать маршрутизатор в разы сильнее, чем 50 компьютеров. Аналогичная ситуация складывается и с VPN-туннелями. Важно не количество туннелей, а нагрузка, которая создается этими туннелями.

Правильный способ оценки производительности маршрутизатора

Производительность маршрутизаторов принято оценивать в битах в секунду или в пакетах в секунду. Оценка в пакетах в секунду с технической точки зрения является более правильным способом, но не всегда самым удобным, особенно для начинающих специалистов.

Таблица производительности маршрутизаторов MikroTik

Компания MikroTik приводит данные в виде таблицы, в столбцах которой указаны кадры размером 1518, 512 и 64 байта, а в строках – данные для программной коммутации (bridging) и маршрутизации при использовании FastPath либо правил в Bridge Filter, Simple Queue или IP Firewall Filter. Также иногда встречаются таблицы с информацией о скоростях при использовании IPSec.

Ошибки при оценке потенциальной пропускной способности маршрутизаторов MikroTik

Распространенными ошибками при оценке потенциальной пропускной способности на MikroTik RB5009UPr+S+OUT являются:

  • Оценка потенциальной пропускной способности по значениям, приведенным для FastPath. Эти значения являются самыми большими, но для того, чтобы технология FastPath заработала, одновременно должен быть соблюден ряд условий. В реальной жизни это встречается крайне редко, и поэтому значения, указанные для FastPath, надо игнорировать. Исключение необходимо сделать, только если заведомо известно, что будет использоваться FastPath.
  • Оценка потенциальной пропускной способности устройства только по данным для кадров самого большого размера (1518 байт). На практике производится передача кадров разного размера – от 64 до 1518 байт – в разных пропорциях. Распределение кадров по размерам можно посмотреть на вкладке Overall Stats в настройках интерфейса. Типичный пример распределения кадров по размерам для ethernet-интерфейса, подключенного к интернет-провайдеру, можно посмотреть в конце этой страницы.
  • Оценка потенциальной пропускной способности по суммарному количеству имеющихся правил, а не по количеству правил, через которые прошел кадр/пакет. Рассмотрим разницу на примере IP-файрвола. В самых распространенных конфигурациях файрвола 99,9 % пакетов проходит только через одно первое правило в каждой из стандартных цепочек (Forward и Input) для которых настраивают файрвол. Разумеется, при условии что файрвол настроен корректно. Таким образом получается, что в файрволе может быть 100 правил, но при этом основная масса пакетов будет проходить только через одно правило. Поэтому надо учитывать, что в таблице результатов тестирования указывается количество правил, через которые кадр/пакет прошел, а не суммарное количество правил.

Результаты тестирования

Результаты тестирования получены с помощью программно-аппаратного комплекса XenaBay и соответствуют требованиям RFC2544. Значение принималось в качестве результата тестирования, если его можно было беспрерывно получать в течение 30+ секунд при условии потерь не более чем 0,1 %. Результаты тестирования отображают максимальные возможности маршрутизатора MikroTik RB5009UPr+S+OUT в условиях, указанных в таблице. При изменении заданных условий значения с большой долей вероятности будут другими.

Результаты тестирования Ethernet
Режим Конфигурация 1518 байт 512 байт 64 байт
Кп/с Мбит/с Кп/с Мбит/с Кп/с Мбит/с
Программная коммутация (bridging) FastPath 811,2 9851,4 2332 9551,9 5768,4 3138
Программная коммутация (bridging) 25 правил в Bridge Filter 811,2 9851,4 1238,3 5072,2 1235,6 672,2
Маршрутизация (routing) FastPath 811,2 9851,4 2332 9551,9 4969,4 2703,3
Маршрутизация (routing) 25 правил в Simple Queue 811,2 9851,4 1126 4612 1095 595,7
Маршрутизация (routing) 25 правил в IP Firewall Filter 771,2 9365,6 755,9 3096,2 761 414

Кп/с = kpps = 1000 пакетов в секунду.

Результаты тестирования IPSec
Режим Конфигурация 1400 байт 512 байт 64 байт
Кп/с Мбит/с Кп/с Мбит/с Кп/с Мбит/с
1 туннель AES-128-CBC + SHA1 120,9 1354,1 119,4 489,1 124,3 63,6
256 туннелей AES-128-CBC + SHA1 126,5 1416,8 125,3 513,2 120,3 61,6
256 туннелей AES-128-CBC + SHA256 126,5 1416,8 125,3 513,2 120,3 61,6
256 туннелей AES-256-CBC + SHA1 125,8 1409 123,2 504,6 114,3 58,5
256 туннелей AES-256-CBC + SHA256 125,8 1409 123,2 504,6 114,3 58,5

Кп/с = kpps = 1000 пакетов в секунду.

Блок-схема

Для маршрутизатора RB5009UPr+S+OUT компания MikroTik приводит только один вариант блок-схемы, который можно увидеть ниже. На устройстве используется отдельностоящий свитч-чип Marvell 88E6393X, который объединяет интерфейсы ether1 – ether8 и SFP-интерфейс. для связи между свитч-чипом Marvell 88E6393X и процессором используется шина с пропускной способностью 10 Гбит/с.


Блок-схема маршрутизатора MikroTik RB5009UPr+S+OUT

Электропитание

Входные характеристики
Параметр Значение
Количество входов 2 (PoE-вход и 2-pin terminal)
Количество блоков питания 1
Размещение блока питания Внешнее
Входное напряжение от блока питания 24–57 В
Интерфейс с PoE-входом ether1 – ether8
Тип PoE-входа 802.3af/at
Входное напряжение PoE 24–57 В
Максимальная потребляемая мощность 150 Вт
Максимальная потребляемая мощность без дополнительного оборудования 15 Вт
Характеристики PoE-выхода
Параметр Значение
Порты с PoE-выходом ether1 – ether8
Тип PoE-выхода 802.3af/at
Выходное напряжение PoE До 57 В1
Максимальный выходной ток при входном напряжении < 30 В 620 мА
Максимальный выходной ток при входном напряжении > 30 В 420 мА
Максимальный суммарный выходной ток 2.59 А

1 Напряжение на PoE-выходе не может быть больше напряжения на входе устройства. При необходимости дать на PoE-выходе большее напряжение нужно заменить блок питания. При этом надо учитывать не только, то что напряжение у нового блока питания должно быть больше, но и суммарную мощность, которую может отдавать блок питания.

Операционная система и обновления

Устройство поставляется с предустановленной и активированной операционной системой RouterOS с лицензией 5-го уровня. Правила лицензирования для маршрутизатора MikroTik RB5009UPr+S+OUT аналогичны правилам лицензирования для любых других устройств MikroTik:

  • срок действия лицензии не ограничен;
  • лицензия не может быть перенесена на другое устройство;
  • неограниченный доступ к обновлениям в течение срока жизни продукта, но не менее пяти лет с момента приобретения устройства.

Комплект поставки

В комплект поставки MikroTik RB5009UPr+S+OUT входят:

  • маршрутизатор;
  • металлический хомут;
  • комплект креплений маршрутизатора MikroTik;
  • Комплект дюбелей для крепления маршрутизатора MikroTik.

"Металлический хомут" "Комплект креплений маршрутизатора MikroTik" "Комплект дюбелей для крепления маршрутизатора MikroTik"

Полезные материалы по MikroTik

Углубленный курс "Администрирование сетевых устройств MikroTik"
Онлайн-курс по MikroTik с дипломом государственного образца РФ. Много лабораторных работ с проверкой официальным тренером MikroTik. С нуля и до уровня MTCNA.
На Telegram-канале Mikrotik сэнсей можно получить доступ к закрытой информации от официального тренера MikroTik. Подписывайтесь

Прочее

Поддерживаемые SFP-модули и кабельные сборки

Маршрутизатор MikroTik RB5009UPr+S+OUT не имеет ограничений для работы с SFP-модулями других производителей. Но при использовании сторонних SFP-модулей надо учитывать, что ограничения могут быть на стороне таких сторонних модулей.

Совместимые SFP-модули MikroTik1
Тип SFP Модель Поддержка
SFP 1 Гбит/с S-RJ01 Да
S-85DLC05D Да
S-31DLC20D Да
S-3553LC20D Да
S-55DLC80D Да
S-4554LC80D Да
SFP+ 10 Гбит/с S+RJ10 Да
S+85DLC03D Да
S+31DLC10D Да
S+2332LC10D Да
SFP/SFP+ с поддержкой CWDM Все модели Да
SFP28 25 Гбит/с XS+31LC10D Да
XS+2733LC15D Да
QSFP+ модули (40 Гбит/с) Q+85MP01D Нет
Кабельные сборки SFP+/SFP28/QSFP S+DA0001 Нет
S+DA0003 Нет
S+AO0005 Да
XS+DA0001 Нет
XS+DA0003 Нет
Q+DA0001 Нет
Q+BC0003-S+ break-out-кабель Нет

1 На устройстве используется интерфейс стандарта SFP+, и поэтому при установке в него модуля с меньшей пропускной способностью скорость будет ограничена возможностями стандарта SFP.

Типичное распределение кадров по размерам для ethernet-интерфейса

Информация по принятым и отправленным кадрам разного размера на интерфейсе, который подключен к интернет-провайдеру. Информация, отображаемая на вкладке Overall Stats, зависит от модели устройства и версии RouterOS. Приведенный ниже скриншот сделан с устройства компании MikroTik, отличного от MikroTik RB5009UPr+S+OUT.

Маршрутизатор MikroTik ethernet-интерфейс, вкладка Overall Stats
