Описание и основные характеристики
Коммутатор MikroTik CRS504-4XQ-IN единственное устройство 500-й серии коммутаторов Cloud Router Switch (CRS). На нем есть 10 гигабитных SFP-интерфейсов, один 10-гигабитный интерфейс SFP+ и 100 мегабитный ethernet интерфейс. Все интерфейсы объединены через один свитч-чип с поддержкой неблокирующей коммутации. На устройстве отсутствует USB-интерфейс, разъем под карту памяти и поддержка Wi-Fi.
| Параметр | Значение |
|---|---|
| Маркетинговое имя | – |
| Код продукта | CRS504-4XQ-IN |
| Назначение | Коммутатор |
| Операционная система | RouterOS |
| Уровень лицензии RouterOS | 5 |
| Количество ethernet-интерфейсов | 1 |
| Количество SFP-интерфейсов | 4 |
| Поддержка Wi-Fi | Нет |
| Архитектура | MIPSBE |
| Процессор | QCA9531 |
| Частота процессора | 650 МГц |
| Количество ядер процессора | 1 |
| Количество потоков процессора | 1 |
| Объем оперативной памяти | 64 МБ |
| Объем постоянной памяти | 16 МБ |
| Тип постоянной памяти | FLASH |
| Поддержка аппаратного шифрования | Нет |
| PoE-вход | Да |
| PoE-выход | Нет |
| Размещение блока питания | Внешнее |
| Охлаждение | Пассивное |
| Мониторинг температуры процессора | Да |
| Мониторинг температуры печатной платы | Да |
| Мониторинг напряжения | Да |
| Мониторинг силы тока | Нет |
| Кнопка переключения режимов (Mode) | Нет |
| Размеры | 320 x 185 x 44 мм |
| Крепление в стойку | Возможно1 |
| Допустимая температура окружающей среды | От -40 до +70 °C |
| Ожидаемое время работы до отказа | Не указано |
| Рекомендуемая розничная цена | 799 $ |
1Устройство имеет настольное исполнение, но в комплекте идет монтажный комплект для крепления в стойку.
Проводные интерфейсы
| Тип | Разновидность и скорость | Количество |
|---|---|---|
| Ethernet | 100 Мбит/с | 1 |
| 1 Гбит/с | – | |
| 10 Гбит/с | – | |
| SFP1 | SFP 1 Гбит/с | – |
| SFP+ 10 Гбит/с | – | |
| SFP28 25 Гбит/с | – | |
| QSFP28 100 Гбит/с | 4 | |
| Комбо | Ethernet или SFP по 1 Гбит/с | – |
| Ethernet или SFP+ по 10 Гбит/с | – | |
| Серийный | RJ45 | 1 |
| RS232 | – | |
| USB | A-тип 2.0 | – |
| A-тип 3.0 | – | |
| MicroUSB AB-тип 2.0 | – | |
| Карта памяти | MicroSD | – |
| M.2 | – |
1 Поддерживаемые SFP-модули приведены в конце страницы.
Возможности свитч-чипа
На MikroTik CRS504-4XQ-IN используется один отдельно стоящий свитч-чип Marvell 98DX4310. Свитч-чип поддерживает неблокирующую коммутацию и объединяет интерфейсы sfp1 – sfp4 (QSFP+).
| Параметр | Значение |
|---|---|
| Поддержка неблокирующей коммутации | Да |
| Порты | qsfp1 – qsfp4 |
| Зеркалирование трафика | Да |
| Ограничение скорости на передачу (Tx) | Да |
| Ограничение скорости на прием (Rx) | Да |
| Количество записей в таблице коммутации | 128000 |
| Количество записей в таблице VLAN | 4096 |
| Количество записей в таблице правил коммутации | 1024 |
На коммутаторе MikroTik CRS504-4XQ-IN аппаратная коммутация не отключается при активации функционала, который зачастую отключает аппаратную коммутацию на коммутаторах отличных от CRS3xx.
| Технология | Совместимость |
|---|---|
| RSTP | Да |
| MSTP | Да |
| IGMP Snooping | Да |
| DHCP Snooping | Да |
| Bridge VLAN Filtering | Да |
| Агрегация каналов Bonding | Да |
Поддержка VLAN
На коммутаторе MikroTik CRS504-4XQ-IN возможно выполнение Bridge VLAN Filtering с помощью свитч-чипа.
| Способ | Значение |
|---|---|
| Bridge VLAN Filtering с помощью процессора | Да |
| Bridge VLAN Filtering с помощью свитч-чипа | Да |
| Interface VLAN | Да |
| Switch VLAN | Нет |
Беспроводные интерфейсы
На MikroTik CRS504-4XQ-IN беспроводные интерфейсы отсутствуют.
Производительность
Распространенная ошибка при выборе коммутатора
Распространенной ошибкой при выборе коммутатора является подбор устройства по принципу возможности работы коммутатора с заданным количеством компьютеров. Такой подход является в корне неверным, т.к. ключевую роль играет не количество техники, а нагрузка, которую эта техника создает. В реальной жизни легко получить ситуацию, в которой 5 компьютеров будут нагружать коммутатор в разы сильнее, чем 50 компьютеров.
Правильный способ оценки производительности коммутатора
Производительность коммутаторов принято оценивать в битах в секунду или в пакетах в секунду. Оценка в пакетах в секунду с технической точки зрения является более правильным способом, но не всегда самым удобным, особенно для начинающих специалистов.
Таблица производительности коммутаторов MikroTik
Для коммутаторов компания MikroTik приводит данные в виде двух таблиц:
- в столбцах указаны кадры размером 1518, 512 и 64 байта, а в строках – данные для аппаратной коммутации (switching);
- в столбцах указаны кадры размером 1518, 512 и 64 байта, а в строках – данные для программной коммутации (bridging) и маршрутизации при использовании FastPath либо правил в Bridge Filter, Simple Queue или IP Firewall Filter.
Ошибки при оценке потенциальной пропускной способности коммутаторов MikroTik
Распространенными ошибками при оценке потенциальной пропускной способности на MikroTik CRS504-4XQ-IN являются:
- Оценка потенциальной пропускной способности по значениям, приведенным для FastPath. Эти значения являются самыми большими, но для того, чтобы технология FastPath заработала, одновременно должен быть соблюден ряд условий. В реальной жизни это встречается крайне редко, и поэтому значения, указанные для FastPath, надо игнорировать. Исключение необходимо сделать, только если заведомо известно, что будет использоваться FastPath.
- Оценка потенциальной пропускной способности устройства только по данным для кадров самого большого размера (1518 байт). На практике производится передача кадров разного размера – от 64 до 1518 байт – в разных пропорциях. Распределение кадров по размерам можно посмотреть на вкладке Overall Stats в настройках интерфейса. Типичный пример распределения кадров по размерам для ethernet-интерфейса, подключенного к интернет-провайдеру, можно посмотреть в конце этой страницы.
- Оценка потенциальной пропускной способности по суммарному количеству имеющихся правил, а не по количеству правил, через которые прошел кадр/пакет. Рассмотрим разницу на примере IP-файрвола. В самых распространенных конфигурациях файрвола 99,9 % пакетов проходит только через одно первое правило в каждой из стандартных цепочек (Forward и Input) для которых настраивают файрвол. Разумеется, при условии что файрвол настроен корректно. Таким образом получается, что в файрволе может быть 100 правил, но при этом основная масса пакетов будет проходить только через одно правило. Поэтому надо учитывать, что в таблице результатов тестирования указывается количество правил, через которые кадр/пакет прошел, а не суммарное количество правил.
- Оценка потенциальной пропускной способности при коммутации по значениям, указанным для L1, а не для L2. Значения для L1 заметно выше, но в эти значения включены различные накладные расходы (заголовок и концевик кадра, межкадровый интервал и т.д.). Такие служебные данные не используются для передачи полезных данных. Для кадров размером 64 байта такие накладные расходы добавляют более 30 % к общему объему трафика.
Результаты тестирования
Результаты тестирования получены с помощью программно-аппаратного комплекса XenaBay и соответствуют требованиям RFC2544. Значение принималось в качестве результата тестирования, если его можно было беспрерывно получать в течение 30+ секунд при условии потерь не более чем 0,1 %. Результаты тестирования отображают максимальные возможности коммутатора MikroTik CRS504-4XQ-IN в условиях, указанных в таблице. При изменении заданных условий значения с большой долей вероятности будут другими.
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
|---|---|---|---|---|---|---|---|
| Кп/с | Мбит/с | Кп/с | Мбит/с | Кп/с | Мбит/с | ||
| Аппаратная коммутация (switching) | Неблокирующая коммутация L2 в одном направлении (Tx или Rx) | 32 517,9 | 394 897,1 | 94 008,5 | 385 058,6 | 595 386,9 | 304 838,1 |
| Аппаратная коммутация (switching) | Неблокирующая коммутация L2 в двух направлениях (Tx + Rx) | 32 517,9 | 789 794,3 | 94 008,5 | 770 117,3 | 595 386,9 | 609 676,2 |
| Аппаратная коммутация (switching) | Неблокирующая коммутация L1 в одном направлении (Tx или Rx) | 32 517,9 | 400 100,0 | 94 008,5 | 400 100,0 | 595 386,9 | 400 100,0 |
| Аппаратная коммутация (switching) | Неблокирующая коммутация L1 в двух направлениях (Tx + Rx) | 32 517,9 | 800 200,0 | 94 008,5 | 800 200,0 | 595 386,9 | 800 200,0 |
Кп/с = kpps = 1000 пакетов в секунду.
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
|---|---|---|---|---|---|---|---|
| Кп/с | Мбит/с | Кп/с | Мбит/с | Кп/с | Мбит/с | ||
| Программная коммутация (bridging) | FastPath | 37,4 | 454,2 | 82,8 | 339,1 | 162,5 | 83,2 |
| Программная коммутация (bridging) | 25 правил в Bridge Filter | 33,8 | 410,5 | 47,8 | 195,8 | 75,6 | 38,7 |
| Маршрутизация (routing) | FastPath | 37,2 | 451,8 | 73,3 | 300,2 | 144,9 | 74,2 |
| Маршрутизация (routing) | 25 правил в Simple Queue | 36,4 | 442,0 | 52,4 | 214,6 | 54,4 | 27,9 |
| Маршрутизация (routing) | 25 правил в IP Firewall Filter | 33,8 | 410,5 | 41,4 | 169,6 | 41,7 | 21,4 |
Кп/с = kpps = 1000 пакетов в секунду.

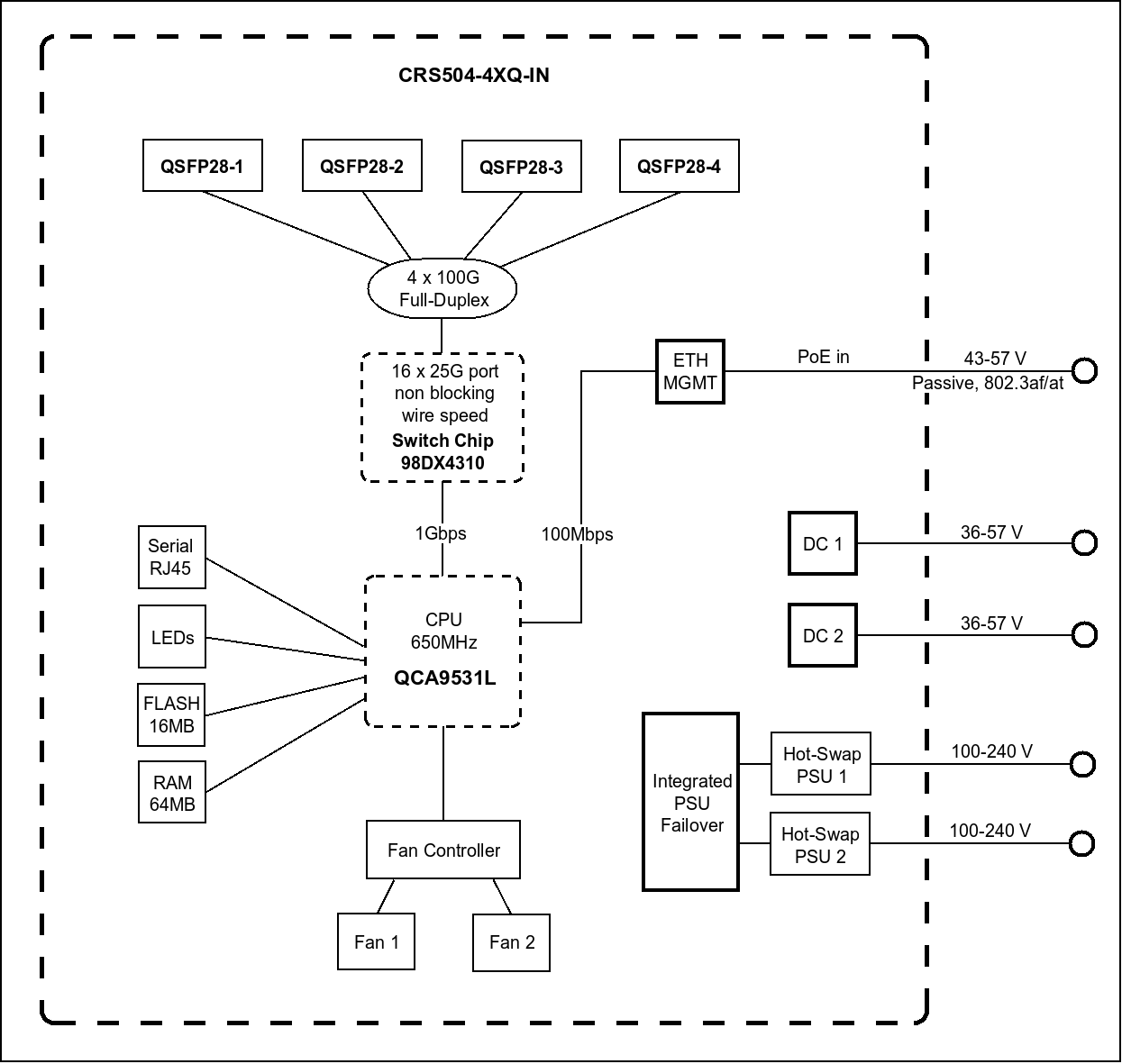

Блок-схема
Для коммутатора CRS504-4XQ-IN компания MikroTik приводит один вариант блок-схемы, который можно увидеть ниже. Свитч-чип 98DX4310 и процессор QCA9531L объединены с помощью гигабитной шины и не входят в состав однокристального микроконтроллера (SoC – System-on-a-Chip), как это сделано на многих других устройствах. Свитч-чип поддерживает неблокирующую коммутацию и объединяет интерфейсы sfp1 – sfp4 (QSFP+). Каждый из интерфейсов QSFP+ подключен к свитч-чипу через 100-гигабитныю шину. Такая схема подключения интерфейсов совместно с возможностями свитч-чипа позволяет поддерживать неблокирующий режим работы коммутации. 100-мегабитный ethernet-интерфейс подключен к процессору напрямую минуя свитч-чип.
Электропитание
| Параметр | Значение |
|---|---|
| Количество входов | 3 ( DC-разъем, 2-pin терминал и РоЕ-вход ) |
| Количество блоков питания | 2 |
| Размещение блока питания | Внешнее |
| Входное напряжение от блока питания | 36–57 В |
| Интерфейс с PoE-входом | ether1 |
| Тип PoE-входа | 802.3 bt |
| Входное напряжение PoE | 43–57 В |
| Максимальная потребляемая мощность | 41 Вт |
| Максимальная потребляемая мощность без дополнительного оборудования | 25 Вт |
Операционная система и обновления
Устройство поставляется с предустановленной и активированной операционной системой:
- RouterOS с лицензией 5-го уровня.
Правила лицензирования для коммутатора MikroTik CRS504-4XQ-IN аналогичны правилам лицензирования для любых других устройств MikroTik:
- срок действия лицензии не ограничен;
- лицензия не может быть перенесена на другое устройство;
- неограниченный доступ к обновлениям в течение срока жизни продукта, но не менее пяти лет с момента приобретения устройства.
Комплект поставки
В комплект поставки MikroTik CRS504-4XQ-IN входят:
- коммутатор;
- электрический кабель с разъемом C13 x2шт;
- монтажный комплект для крепления в стойку;
- комплект винтов для крепления монтажного комплекта к маршрутизатору и наклейки-подножки.
-1.jpg)
Полезные материалы по MikroTik
Чек-лист по настройке MikroTik Проверьте свою конфигурацию по 28-ми пунктам. Подходит для RouterOS v6 и v7. Дата публикации: 2023.
На Telegram-канале Mikrotik сэнсей можно получить доступ к закрытой информации от официального тренера MikroTik. В апреле и мае 2023 будут разбираться темы Wi-Fi и QoS. Подписывайтесь
Прочее
Поддерживаемые SFP-модули и кабельные сборки
Коммутатор MikroTik CRS504-4XQ-IN не имеет ограничений для работы с SFP-модулями других производителей. Но при использовании сторонних SFP-модулей надо учитывать, что ограничения могут быть на стороне таких сторонних модулей.
| Тип SFP | Модель | Поддержка |
|---|---|---|
| SFP 1 Гбит/с | S-RJ01 | Нет |
| S-85DLC05D | Нет | |
| S-31DLC20D | Нет | |
| S-3553LC20D | Нет | |
| S-55DLC80D | Нет | |
| S-4554LC80D | Нет | |
| SFP+ 10 Гбит/с | S+RJ10 | Нет |
| S+85DLC03D | Нет | |
| S+31DLC10D | Нет | |
| S+2332LC10D | Нет | |
| SFP/SFP+ с поддержкой CWDM | Все модели | Нет |
| SFP28 25 Гбит/с | XS+31LC10D | Нет |
| XS+2733LC15D | Нет | |
| QSFP+ модули (40 Гбит/с) | Q+85MP01D | Да |
| Кабельные сборки SFP+/SFP28/QSFP | S+DA0001 | Нет |
| S+DA0003 | Нет | |
| S+AO0005 | Нет | |
| XS+DA0001 | Нет | |
| XS+DA0003 | Нет | |
| Q+DA0001 | Да | |
| Q+BC0003-S+ break-out-кабель2 | Да |
Типичное распределение кадров по размерам для ethernet-интерфейса
Информация по принятым и отправленным кадрам разного размера на интерфейсе, который подключен к интернет-провайдеру. Информация, отображаемая на вкладке Overall Stats, зависит от модели устройства и версии RouterOS. Приведенный ниже скриншот сделан с устройства компании MikroTik, отличного от MikroTik CRS504-4XQ-IN.
