Коммутатор MikroTik CRS317-1G-16S+RM Коммутатор MikroTik CRS317-1G-16S+RM

Описание и основные характеристики

Коммутатор MikroTik CRS317-1G-16S+RM относится к 300-й серии высокопроизводительных коммутаторов Cloud Router Switch (CRS). На нем есть 1 гигабитный ethernet-интерфейс и шестнадцать 10-гигабитных интерфейсов SFP+. Все интерфейсы объединены через один свитч-чип с поддержкой неблокирующей коммутации. На устройстве отсутствует USB-интерфейс, разъем под карту памяти и поддержка Wi-Fi. По сравнению с любыми другими устройствами MikroTik, которые не являются коммутаторами, но могут выполнять такую функцию, основными (но не единственными) преимуществами устройств серии CRS3xx являются:

  • поддержка неблокирующей коммутации;
  • возможность выполнения Bridge VLAN Filtering с помощью свитч-чипа;
  • возможность выполнения агрегации каналов с помощью свитч-чипа;
  • возможность выбора между двумя предустановленными операционными системами (RouterOS и SwOS).
Основные характеристики
Параметр Значение
Маркетинговое имя
Код продукта CRS317-1G-16S+RM
Назначение Коммутатор
Операционная система RouterOS и SwOS
Уровень лицензии RouterOS 6
Количество ethernet-интерфейсов 1
Количество SFP-интерфейсов 16
Поддержка Wi-Fi Нет
Архитектура ARM 32 бита
Процессор 98DX8216
Частота процессора 800 МГц
Количество ядер процессора 2
Количество потоков процессора 2
Объем оперативной памяти 1 ГБ
Объем постоянной памяти 16 МБ
Тип постоянной памяти FLASH
Поддержка аппаратного шифрования Нет
PoE-вход Нет
PoE-выход Нет
Размещение блока питания Внутреннее
Охлаждение Активное (2 вентилятора)
Мониторинг температуры процессора Да
Мониторинг температуры печатной платы Нет
Мониторинг напряжения Нет
Мониторинг силы тока Нет
Кнопка переключения режимов (Mode) Нет
Размеры 443 x 224 x 44 мм
Крепление в стойку Да
Допустимая температура окружающей среды От -20 до +60 °C
Ожидаемое время работы до отказа 200 000 часов при 25°С
Рекомендуемая розничная цена 399 $
Чек-лист по настройке MikroTik
Проверьте свою конфигурацию по 28-ми пунктам

Проводные интерфейсы

Тип Разновидность и скорость Количество
Ethernet 100 Мбит/с
1 Гбит/с 1
10 Гбит/с
SFP1 SFP 1 Гбит/с
SFP+ 10 Гбит/с 16
SFP28 25 Гбит/с
QSFP+ 40 Гбит/с
Комбо Ethernet или SFP по 1 Гбит/с
Ethernet или SFP+ по 10 Гбит/с
Серийный RJ45 1
RS232
USB A-тип 2.0
A-тип 3.0
MicroUSB AB-тип 2.0
Карта памяти MicroSD
M.2

1 Поддерживаемые SFP-модули приведены в конце страницы.

Возможности свитч-чипа

На MikroTik CRS317-1G-16S+RM используется один свитч-чип, который встроен в однокристальный микроконтроллер (SoC – System-on-a-Chip) Marvell 98DX8216. Свитч-чип поддерживает неблокирующую коммутацию и объединяет интерфейсы ether1, sfp1 – sfp16 (SFP+).

Основные возможности Marvell 98DX8216
Параметр Значение
Поддержка неблокирующей коммутации Да
Порты ether1, sfp1 – sfp16
Зеркалирование трафика Да
Ограничение скорости на передачу (Tx) Да
Ограничение скорости на прием (Rx) Да
Количество записей в таблице коммутации 128 000
Количество записей в таблице VLAN
Количество записей в таблице правил коммутации 680

Как и на любых других устройствах, которые являются коммутаторами CRS3xx, на коммутаторе MikroTik CRS317-1G-16S+RM аппаратная коммутация не отключается при активации функционала, который зачастую отключает аппаратную коммутацию на коммутаторах отличных от CRS3xx.

Совместимость различных технологий и аппаратной коммутации
Технология Совместимость
RSTP Да
MSTP Да
IGMP Snooping Да
DHCP Snooping Да
Bridge VLAN Filtering Да
Агрегация каналов Bonding Да

Поддержка VLAN

Как и на любых других устройствах, которые являются коммутаторами CRS3xx, на коммутаторе MikroTik CRS317-1G-16S+RM возможно выполнение Bridge VLAN Filtering с помощью свитч-чипа.

Способ Значение
Bridge VLAN Filtering с помощью процессора Да
Bridge VLAN Filtering с помощью свитч-чипа Да
Interface VLAN Да
Switch VLAN Нет

Беспроводные интерфейсы

На MikroTik CRS317-1G-16S+RM беспроводные интерфейсы отсутствуют.

Производительность

Распространенная ошибка при выборе коммутатора

Распространенной ошибкой при выборе коммутатора является подбор устройства по принципу возможности работы коммутатора с заданным количеством компьютеров. Такой подход является в корне неверным, т.к. ключевую роль играет не количество техники, а нагрузка, которую эта техника создает. В реальной жизни легко получить ситуацию, в которой 5 компьютеров будут нагружать коммутатор в разы сильнее, чем 50 компьютеров.

Правильный способ оценки производительности коммутатора

Производительность коммутаторов принято оценивать в битах в секунду или в пакетах в секунду. Оценка в пакетах в секунду с технической точки зрения является более правильным способом, но не всегда самым удобным, особенно для начинающих специалистов.

Чек-лист по настройке MikroTik
Проверьте свою конфигурацию по 28-ми пунктам

Таблица производительности коммутаторов MikroTik

Для коммутаторов компания MikroTik приводит данные в виде двух таблиц:

  • в столбцах указаны кадры размером 1518, 512 и 64 байта, а в строках – данные для аппаратной коммутации (switching);
  • в столбцах указаны кадры размером 1518, 512 и 64 байта, а в строках – данные для программной коммутации (bridging) и маршрутизации при использовании FastPath либо правил в Bridge Filter, Simple Queue или IP Firewall Filter.

Ошибки при оценке потенциальной пропускной способности коммутаторов MikroTik

Распространенными ошибками при оценке потенциальной пропускной способности на MikroTik CRS317-1G-16S+RM являются:

  • Оценка потенциальной пропускной способности по значениям, приведенным для FastPath. Эти значения являются самыми большими, но для того, чтобы технология FastPath заработала, одновременно должен быть соблюден ряд условий. В реальной жизни это встречается крайне редко, и поэтому значения, указанные для FastPath, надо игнорировать. Исключение необходимо сделать, только если заведомо известно, что будет использоваться FastPath.
  • Оценка потенциальной пропускной способности устройства только по данным для кадров самого большого размера (1518 байт). На практике производится передача кадров разного размера – от 64 до 1518 байт – в разных пропорциях. Распределение кадров по размерам можно посмотреть на вкладке Overall Stats в настройках интерфейса. Типичный пример распределения кадров по размерам для ethernet-интерфейса, подключенного к интернет-провайдеру, можно посмотреть в конце этой страницы.
  • Оценка потенциальной пропускной способности по суммарному количеству имеющихся правил, а не по количеству правил, через которые прошел кадр/пакет. Рассмотрим разницу на примере IP-файрвола. В самых распространенных конфигурациях файрвола 99,9 % пакетов проходит только через одно первое правило в каждой из стандартных цепочек (Forward и Input) для которых настраивают файрвол. Разумеется, при условии что файрвол настроен корректно. Таким образом получается, что в файрволе может быть 100 правил, но при этом основная масса пакетов будет проходить только через одно правило. Поэтому надо учитывать, что в таблице результатов тестирования указывается количество правил, через которые кадр/пакет прошел, а не суммарное количество правил.
  • Оценка потенциальной пропускной способности при коммутации по значениям, указанным для L1, а не для L2. Значения для L1 заметно выше, но в эти значения включены различные накладные расходы (заголовок и концевик кадра, межкадровый интервал и т.д.). Такие служебные данные не используются для передачи полезных данных. Для кадров размером 64 байта такие накладные расходы добавляют более 30 % к общему объему трафика.

Результаты тестирования

Результаты тестирования получены с помощью программно-аппаратного комплекса XenaBay и соответствуют требованиям RFC2544. Значение принималось в качестве результата тестирования, если его можно было беспрерывно получать в течение 30+ секунд при условии потерь не более чем 0,1 %. Результаты тестирования отображают максимальные возможности коммутатора MikroTik CRS317-1G-16S+RM в условиях, указанных в таблице. При изменении заданных условий значения с большой долей вероятности будут другими.

Результаты тестирования коммутации
Режим Конфигурация 1518 байт 512 байт 64 байт
Кп/с Мбит/с Кп/с Мбит/с Кп/с Мбит/с
Аппаратная коммутация (switching) Неблокирующая коммутация L2 в одном направлении (Tx или Rx) 13 085,2 158 906,4 37 828,9 154 947,4 239 583,3 122 666,7
Аппаратная коммутация (switching) Неблокирующая коммутация L2 в двух направлениях (Tx + Rx) 13 085,2 317 812,7 37 828,9 309 894,7 239 583,3 245 333,3
Аппаратная коммутация (switching) Неблокирующая коммутация L1 в одном направлении (Tx или Rx) 13 085,2 161 000,0 37 828,9 161 000,0 239 583,3 161 000,0
Аппаратная коммутация (switching) Неблокирующая коммутация L1 в двух направлениях (Tx + Rx) 13 085,2 322 000,0 37 828,9 322 000,0 239 583,3 322 000,0

Кп/с = kpps = 1000 пакетов в секунду.

Результаты тестирования Ethernet
Режим Конфигурация 1518 байт 512 байт 64 байт
Кп/с Мбит/с Кп/с Мбит/с Кп/с Мбит/с
Программная коммутация (bridging) FastPath 268,3 3258,2 361,2 1479,5 355,2 181,9
Программная коммутация (bridging) 25 правил в Bridge Filter 98,4 1195,0 98,6 403,9 98 50,2
Маршрутизация (routing) FastPath 254,4 3089,4 309,8 1268,9 315,4 161,5
Маршрутизация (routing) 25 правил в Simple Queue 104,6 1270,3 104,4 427,6 104,6 53,6
Маршрутизация (routing) 25 правил в IP Firewall Filter 104,6 1270,3 103,4 423,5 103,9 53,2

Кп/с = kpps = 1000 пакетов в секунду.

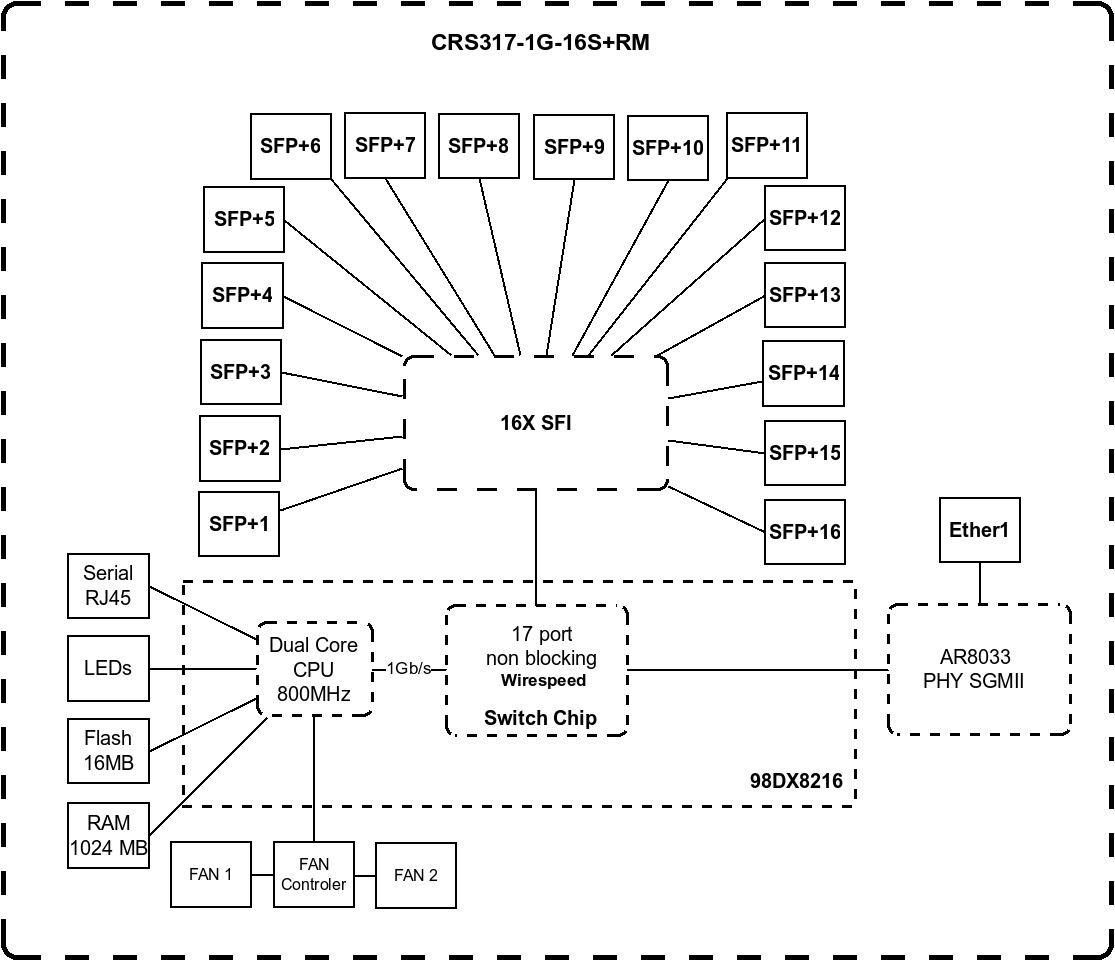

Блок-схема

Для коммутатора CRS317-1G-16S+RM компания MikroTik приводит один вариант блок-схемы, который можно увидеть ниже. На устройстве используется однокристальный микроконтроллер (SoC – System-on-a-Chip) Marvell 98DX8216, в который встроены процессор и свитч-чип. Пропускная способность шины между свитч-чипом и процессором – 1 Гбит/с. Свитч-чип поддерживает неблокирующую коммутацию и объединяет интерфейсы ether1 и sfp1 – sfp16 (SFP+). Каждый из интерфейсов sfp1 – sfp16 (SFP+) подключен к свитч-чипу через отдельную шину SFI с пропускной способностью 10 Гбит/с. Такая схема подключения интерфейсов совместно с возможностями свитч-чипа позволяет поддерживать неблокирующий режим работы коммутации.


"Блок-схема коммутатора MikroTik CRS309-1G-8S+IN"

Электропитание

Входные характеристики
Параметр Значение
Количество входов 2 (2 х АС)
Количество блоков питания 2
Размещение блока питания Внутреннее
Входное напряжение от блока питания
Интерфейс с PoE-входом
Тип PoE-входа
Входное напряжение PoE
Максимальная потребляемая мощность 44 Вт
Максимальная потребляемая мощность без дополнительного оборудования Не указано

Операционная система и обновления

Устройство поставляется с предустановленными и активированными операционными системами:

  • RouterOS 6 с лицензией 6-го уровня;
  • SwOS.

Выбор операционной системы происходит автоматически при запуске устройства. Операционную систему, которая будет загружаться можно изменить в настройках устройства.

Правила лицензирования для коммутатора MikroTik CRS309-1G-8S+IN аналогичны правилам лицензирования для любых других устройств MikroTik:

  • срок действия лицензии не ограничен;
  • лицензия не может быть перенесена на другое устройство;
  • неограниченный доступ к обновлениям (в том числе в случае выхода RouterOS 7) в течение срока жизни продукта, но не менее пяти лет с момента приобретения устройства.

Комплект поставки

В комплект поставки MikroTik CRS317-1G-16S+RM входят:

  • коммутатор;
  • электрический кабель с разъемом C13 х2шт;
  • монтажный комплект для крепления в стойку.

"Электрический кабель с разъемом C13" "Электрический кабель с разъемом C13" "Монтажный комплект для крепления маршрутизатора MikroTik в стойку"

Прочее

Поддерживаемые SFP-модули и кабельные сборки

Коммутатор MikroTik CRS317-1G-16S+RM не имеет ограничений для работы с SFP-модулями других производителей. Но при использовании сторонних SFP-модулей надо учитывать, что ограничения могут быть на стороне таких сторонних модулей.

Совместимые SFP-модули MikroTik
Тип SFP Модель Поддержка
SFP 1 Гбит/с1 S-RJ01 Да
S-85DLC05D Да
S-31DLC20D Да
S-3553LC20D Да
S-55DLC80D Да
S-4554LC80D Да
SFP+ 10 Гбит/с S+RJ10 Да
S+85DLC03D Да
S+31DLC10D Да
S+2332LC10D Да
SFP/SFP+ с поддержкой CWDM Все модели Да
SFP28 25 Гбит/с Модули не выпущены
Кабельные сборки SFP+/SFP28/QSFP S+DA0001 Да
S+DA0003 Да
S+AO0005 Да
XS+DA0001 Да
XS+DA0003 Да
Q+DA0001 Нет
Q+BC0003-S+ break-out-кабель Нет

1 На устройстве используется интерфейс стандарта SFP+, и поэтому при установке в него модуля с меньшей пропускной способностью скорость будет ограничена возможностями стандарта SFP.

Типичное распределение кадров по размерам для ethernet-интерфейса

Информация по принятым и отправленным кадрам разного размера на интерфейсе, который подключен к интернет-провайдеру. Информация, отображаемая на вкладке Overall Stats, зависит от модели устройства и версии RouterOS. Приведенный ниже скриншот сделан с устройства компании MikroTik, отличного от MikroTik CRS317-1G-16S+RM.

Маршрутизатор MikroTik ethernet-интерфейс, вкладка Overall Stats
