Описание и основные характеристики

Коммутатор MikroTik CRS125-24G-1S-2HnD-IN относится к 100-й серии коммутаторов Cloud Router Switch (CRS). На нем есть 24 гигабитных ethernet-интерфейса и 1 гигабитных SFP-интерфейс. Все интерфейсы объединены через один свитч-чип с поддержкой неблокирующей коммутации. На устройстве имеется поддержка Wi-Fi и отсутствуют USB-интерфейс и разъем под карту памяти.

Основные характеристики
Параметр Значение
Маркетинговое имя
Код продукта CRS125-24G-1S-2HnD-IN
Назначение Коммутатор
Операционная система RouterOS
Уровень лицензии RouterOS 5
Количество ethernet-интерфейсов 24
Количество SFP-интерфейсов 1
Поддержка Wi-Fi Да
Архитектура MIPSBE
Процессор AR9344
Частота процессора 600 МГц
Количество ядер процессора 1
Количество потоков процессора 1
Объем оперативной памяти 128 МБ
Объем постоянной памяти 128 МБ
Тип постоянной памяти NAND
Поддержка аппаратного шифрования Нет
PoE-вход Да
PoE-выход Нет
Размещение блока питания Внешнее
Охлаждение Пассивное
Мониторинг температуры процессора Нет
Мониторинг температуры печатной платы Да
Мониторинг напряжения Да
Мониторинг силы тока Нет
Кнопка переключения режимов (Mode) Нет
Размеры 285 x 167 x 44 мм
Крепление в стойку Нет
Допустимая температура окружающей среды От -30 до +60 °C
Ожидаемое время работы до отказа 200 000 часов при 25°С
Рекомендуемая розничная цена 209 $

Проводные интерфейсы

Тип Разновидность и скорость Количество
Ethernet 100 Мбит/с
1 Гбит/с 24
10 Гбит/с
SFP1 SFP 1 Гбит/с 1
SFP+ 10 Гбит/с
SFP28 25 Гбит/с
QSFP+ 40 Гбит/с
Комбо Ethernet или SFP по 1 Гбит/с
Ethernet или SFP+ по 10 Гбит/с
Серийный RJ45 1
RS232
USB A-тип 2.0
A-тип 3.0
MicroUSB AB-тип 2.01 1
Карта памяти MicroSD
M.2

1 Поддерживаемые SFP-модули приведены в конце страницы.

2 Максимальный ток – 1 А.

Возможности свитч-чипа

На MikroTik CRS125-24G-1S-2HnD-IN используется один отдельно стоящий модель которого не указывается.

Основные возможности
Параметр Значение
Поддержка неблокирующей коммутации Да
Порты ether1 – ether24, sfp1
Зеркалирование трафика Да
Ограничение скорости на передачу (Tx) Не указано
Ограничение скорости на прием (Rx) Не указано
Количество записей в таблице коммутации Не указано
Количество записей в таблице VLAN Не указано
Количество записей в таблице правил коммутации Не указано

Как и на любых других устройствах, которые не являются коммутаторами CRS3xx, на коммутаторе MikroTik CRS125-24G-1S-2HnD-IN возможно отключение аппаратной коммутации при активации некоторых опций, связанных с коммутацией. При отсутствии совместимости отключение происходит принудительно, независимо от того, какое значение указано в параметре Hardware Offload в настройках Bridge Port.

Совместимость различных технологий и аппаратной коммутации
Технология Совместимость
RSTP Да
MSTP Нет
IGMP Snooping Да
DHCP Snooping Да
Bridge VLAN Filtering Нет
Агрегация каналов Bonding Нет

Поддержка VLAN

Как и на любых других устройствах, которые не являются коммутаторами CRS3xx, на коммутаторе MikroTik CRS125-24G-1S-2HnD-IN отсутствует возможность выполнения Bridge VLAN Filtering с помощью свитч-чипа.

Способ Значение
Bridge VLAN Filtering с помощью процессора Да
Bridge VLAN Filtering с помощью свитч-чипа Нет
Interface VLAN Да
Switch VLAN Нет

Беспроводные интерфейсы

Поддержка беспроводных сетей
Стандарт Поддержка
Wi-Fi 2,4 ГГц Да
Wi-Fi 5 ГГц Нет
Wi-Fi 60 ГГц Нет
2G/3G Нет
LTE 4 Нет
LTE 6 Нет

Wi-Fi

Основные характеристики
Частота Параметр Значение
2,4 ГГц Поколение Wi-Fi 4
Стандарты 802.11b/g/n
Максимальная скорость3 300 Мбит/с
Модель чипа AR9344
Максимальная мощность передатчика 30 дБм (1000 мВт)
Количество радиоканалов 2
Характеристики приемопередачи (T x R : S) 2 x 2 : 2
5 ГГц Поколение
Стандарты
Максимальная скорость3
Скорость для стандарта 802.11ac
Модель чипа
Максимальная мощность передатчика
Количество радиоканалов
Характеристики приемопередачи (T x R : S)

3 Приведено значение для физического уровня модели OSI. В реальной жизни даже в самых идеальных условиях для передачи полезных данных получится достичь не более 50% от указанного значения.

Параметры приема и передачи при ширине канала 20 МГц
Частота Скорость Чувствительность приемника Мощность передатчика
2,4 ГГц 1 Мбит/с -97 дБм 29 дБм
11 Мбит/с -90 дБм 28 дБм
6 Мбит/с -96 дБм 30 дБм
54 Мбит/с -76 дБм 25 дБм
MCS 0 -96 дБм 30 дБм
MCS 7 -73 дБм 23 дБм
5 ГГц 6 Мбит/с
54 Мбит/с
MCS 0
MCS 7
MCS 9

Одним из важнейших показателей качества приемного тракта является чувствительность приемника. С помощью этого параметра можно оценить способность устройства принимать слабые сигналы. Чувствительность приемника определяется минимальным уровнем сигнала на входе устройства, который необходим для получения заданного значения скорости. Чем более низкое значение принимаемого сигнала достаточно для получения заданного значения скорости, тем лучше.

LTE

На маршрутизаторе MikroTik CRS125-24G-1S-2HnD-IN LTE-интерфейсы отсутствуют.

Антенны

Диаграмму направленности в графическом виде для устройства CRS125-24G-1S-2HnD-IN компания MikroTik не приводит.

Антенна или разъем Параметр Значение
Антенна Wi-Fi Наличие Да
Количество 2
Размещение Внешнее
Коэффициент усиления для частоты 2,4 ГГц 4 дБи
Коэффициент усиления для частоты 5 ГГц
Коэффициент усиления для частоты 60 ГГц
Диаграмма направленности Круговая
Поляризация Не указана
Разъем для внешней антенны Wi-Fi Наличие Нет
Количество Нет
Тип разъема
Антенна 2G/3G/LTE Наличие Нет
Количество
Размещение
Коэффициент усиления
Диаграмма направленности
Разъем для внешней антенны 2G/3G/LTE Наличие Нет
Количество
Тип разъема

Производительность

Распространенная ошибка при выборе коммутатора

Распространенной ошибкой при выборе коммутатора является подбор устройства по принципу возможности работы коммутатора с заданным количеством компьютеров. Такой подход является в корне неверным, т.к. ключевую роль играет не количество техники, а нагрузка, которую эта техника создает. В реальной жизни легко получить ситуацию, в которой 5 компьютеров будут нагружать коммутатор в разы сильнее, чем 50 компьютеров.

Правильный способ оценки производительности коммутатора

Производительность коммутаторов принято оценивать в битах в секунду или в пакетах в секунду. Оценка в пакетах в секунду с технической точки зрения является более правильным способом, но не всегда самым удобным, особенно для начинающих специалистов.

Таблица производительности коммутаторов MikroTik

Для коммутаторов компания MikroTik приводит данные в виде двух таблиц:

  • в столбцах указаны кадры размером 1518, 512 и 64 байта, а в строках – данные для аппаратной коммутации (switching);
  • в столбцах указаны кадры размером 1518, 512 и 64 байта, а в строках – данные для программной коммутации (bridging) и маршрутизации при использовании FastPath либо правил в Bridge Filter, Simple Queue или IP Firewall Filter.

Ошибки при оценке потенциальной пропускной способности коммутаторов MikroTik

Распространенными ошибками при оценке потенциальной пропускной способности на MikroTik CRS125-24G-1S-2HnD-IN являются:

  • Оценка потенциальной пропускной способности по значениям, приведенным для FastPath. Эти значения являются самыми большими, но для того, чтобы технология FastPath заработала, одновременно должен быть соблюден ряд условий. В реальной жизни это встречается крайне редко, и поэтому значения, указанные для FastPath, надо игнорировать. Исключение необходимо сделать, только если заведомо известно, что будет использоваться FastPath.
  • Оценка потенциальной пропускной способности устройства только по данным для кадров самого большого размера (1518 байт). На практике производится передача кадров разного размера – от 64 до 1518 байт – в разных пропорциях. Распределение кадров по размерам можно посмотреть на вкладке Overall Stats в настройках интерфейса. Типичный пример распределения кадров по размерам для ethernet-интерфейса, подключенного к интернет-провайдеру, можно посмотреть в конце этой страницы.
  • Оценка потенциальной пропускной способности по суммарному количеству имеющихся правил, а не по количеству правил, через которые прошел кадр/пакет. Рассмотрим разницу на примере IP-файрвола. В самых распространенных конфигурациях файрвола 99,9 % пакетов проходит только через одно первое правило в каждой из стандартных цепочек (Forward и Input) для которых настраивают файрвол. Разумеется, при условии что файрвол настроен корректно. Таким образом получается, что в файрволе может быть 100 правил, но при этом основная масса пакетов будет проходить только через одно правило. Поэтому надо учитывать, что в таблице результатов тестирования указывается количество правил, через которые кадр/пакет прошел, а не суммарное количество правил.
  • Оценка потенциальной пропускной способности при коммутации по значениям, указанным для L1, а не для L2. Значения для L1 заметно выше, но в эти значения включены различные накладные расходы (заголовок и концевик кадра, межкадровый интервал и т.д.). Такие служебные данные не используются для передачи полезных данных. Для кадров размером 64 байта такие накладные расходы добавляют более 30 % к общему объему трафика.

Результаты тестирования

Результаты тестирования получены с помощью программно-аппаратного комплекса XenaBay и соответствуют требованиям RFC2544. Значение принималось в качестве результата тестирования, если его можно было беспрерывно получать в течение 30+ секунд при условии потерь не более чем 0,1 %. Результаты тестирования отображают максимальные возможности коммутатора MikroTik CRS125-24G-1S-2HnD-IN в условиях, указанных в таблице. При изменении заданных условий значения с большой долей вероятности будут другими.

Результаты тестирования коммутации
Режим Конфигурация 1518 байт 512 байт 64 байт
Кп/с Мбит/с Кп/с Мбит/с Кп/с Мбит/с
Аппаратная коммутация (switching) Неблокирующая коммутация L2 в одном направлении (Tx или Rx) 2031,9 24 674,9 5874,1 24 060,2 37 202,4 19 047,6
Аппаратная коммутация (switching) Неблокирующая коммутация L2 в двух направлениях (Tx + Rx) 2031,9 49 349,8 5874,1 48 120,3 37 202,4 38 095,2
Аппаратная коммутация (switching) Неблокирующая коммутация L1 в одном направлении (Tx или Rx) 2031,9 25 000,0 5874,1 25 000,0 37 202,4 25 000,0
Аппаратная коммутация (switching) Неблокирующая коммутация L1 в двух направлениях (Tx + Rx) 2031,9 50 000,0 5874,1 50 000,0 37 202,4 50 000,0

Кп/с = kpps = 1000 пакетов в секунду.

Результаты тестирования Ethernet
Режим Конфигурация 1518 байт 512 байт 64 байт
Кп/с Мбит/с Кп/с Мбит/с Кп/с Мбит/с
Программная коммутация (bridging) FastPath 81,0 983,7 232,0 950,3 269,6 138,0
Программная коммутация (bridging) 25 правил в Bridge Filter 81,0 983,7 86,0 352,3 87,6 44,9
Маршрутизация (routing) FastPath 81,0 983,7 210,0 860,2 226,9 116,2
Маршрутизация (routing) 25 правил в Simple Queue 81,0 983,7 103,9 425,6 106,6 54,6
Маршрутизация (routing) 25 правил в IP Firewall Filter 56,8 689,8 59,6 244,1 60,5 31,0

Кп/с = kpps = 1000 пакетов в секунду.

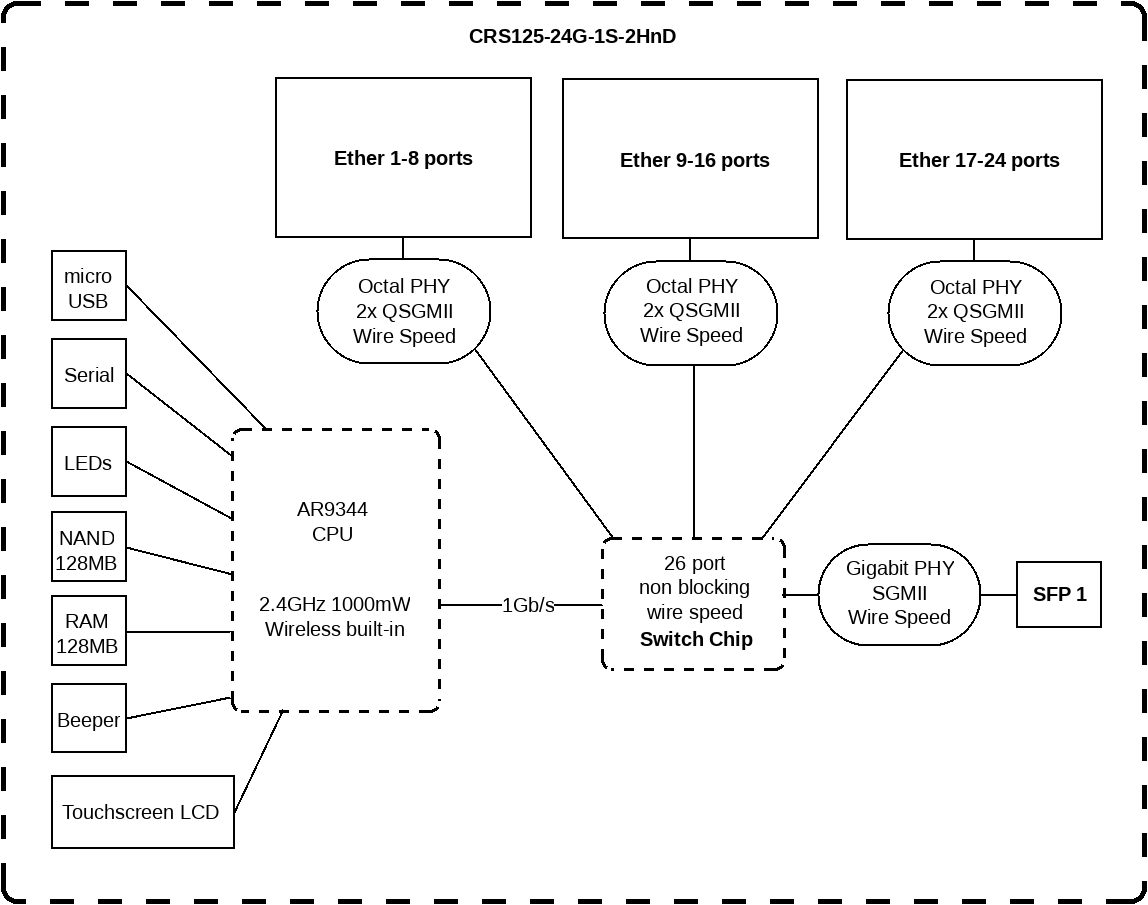

Блок-схема

Для коммутатора CRS125-24G-1S-2HnD-IN компания MikroTik приводит один вариант блок-схемы, который можно увидеть ниже. На устройстве используется однокристальный микроконтроллер (SoC – System-on-a-Chip) Atheros AR9344 в который встроены процессор и Wi-Fi-адаптер. Так же на устройстве используется отдельностоящий свитч-чип модель которого не указывается. Пропускная способность шины между микроконтроллером и свитч-чипом – 1 Гбит/с. Свитч-чип поддерживает неблокирующую коммутацию и объединяет интерфейсы ether1 – ether24 и sfp1 (SFP). Каждый из интерфейсов подключен к свитч-чипу через отдельную шину QSGMII с пропускной способностью 1 Гбит/с. Такая схема подключения интерфейсов совместно с возможностями свитч-чипа позволяет поддерживать неблокирующий режим работы коммутации.


"Блок-схема коммутатора MikroTik CRS125-24G-1S-2HnD-IN"

Электропитание

Входные характеристики
Параметр Значение
Количество входов 2 (DC-разъем и PoE-вход)
Количество блоков питания 1
Размещение блока питания Внешнее
Входное напряжение от блока питания 8–28 В
Интерфейс с PoE-входом ether1
Тип PoE-входа Пассивный
Входное напряжение PoE 8–28 В
Максимальная потребляемая мощность 19 Вт
Максимальная потребляемая мощность без дополнительного оборудования Не указано

Операционная система и обновления

Устройство поставляется с предустановленными и активированными операционными системами:

  • RouterOS с лицензией 5-го уровня;
  • SwOS.

Выбор операционной системы происходит автоматически при запуске устройства. Операционную систему, которая будет загружаться можно изменить в настройках устройства.

Правила лицензирования для коммутатора MikroTik CRS125-24G-1S-2HnD-IN аналогичны правилам лицензирования для любых других устройств MikroTik:

  • срок действия лицензии не ограничен;
  • лицензия не может быть перенесена на другое устройство;
  • неограниченный доступ к обновлениям в течение срока жизни продукта, но не менее пяти лет с момента приобретения устройства.

Комплект поставки

В комплект поставки MikroTik CRS125-24G-1S-2HnD-IN входят:

  • коммутатор;
  • блок питания 24 В, 1,2 А.
  • кабель USB OTG.

"Внешний блок питания маршрутизатора MikroTik 24 В, 1,2 А" "Кабель USB OTG"

Полезные материалы по MikroTik

Углубленный курс "Администрирование сетевых устройств MikroTik"
Онлайн-курс по MikroTik с дипломом государственного образца РФ. Много лабораторных работ с проверкой официальным тренером MikroTik. С нуля и до уровня MTCNA.
На Telegram-канале Mikrotik сэнсей можно получить доступ к закрытой информации от официального тренера MikroTik. Подписывайтесь

Прочее

Поддерживаемые SFP-модули и кабельные сборки

Коммутатор MikroTik CRS125-24G-1S-2HnD-IN не имеет ограничений для работы с SFP-модулями других производителей. Но при использовании сторонних SFP-модулей надо учитывать, что ограничения могут быть на стороне таких сторонних модулей.

Совместимые SFP-модули MikroTik
Тип SFP Модель Поддержка
SFP 1 Гбит/с1 S-RJ01 Да
S-85DLC05D Да
S-31DLC20D Да
S-3553LC20D Да
S-55DLC80D Да
S-4554LC80D Да
SFP+ 10 Гбит/с S+RJ10
S+85DLC03D Да
S+31DLC10D Да
S+2332LC10D Да
SFP/SFP+ с поддержкой CWDM Все модели Да
SFP28 25 Гбит/с XS+31LC10D Да
XS+2733LC15D Да
QSFP+ модули (40 Гбит/с) Q+85MP01D Нет
Кабельные сборки SFP+/SFP28/QSFP S+DA0001 Да
S+DA0003 Да
S+AO0005 Да
XS+DA0001 Да
XS+DA0003 Да
Q+DA0001 Нет
Q+BC0003-S+ break-out-кабель Нет

1 На устройстве используется интерфейс стандарта SFP, и поэтому при установке в него модуля с большей пропускной способностью скорость будет ограничена возможностями стандарта SFP.

Типичное распределение кадров по размерам для ethernet-интерфейса

Информация по принятым и отправленным кадрам разного размера на интерфейсе, который подключен к интернет-провайдеру. Информация, отображаемая на вкладке Overall Stats, зависит от модели устройства и версии RouterOS. Приведенный ниже скриншот сделан с устройства компании MikroTik, отличного от MikroTik CRS125-24G-1S-2HnD-IN.

Маршрутизатор MikroTik ethernet-интерфейс, вкладка Overall Stats
