MikroTik hAP be lite (A42G-HbeP)
Описание и основные характеристики

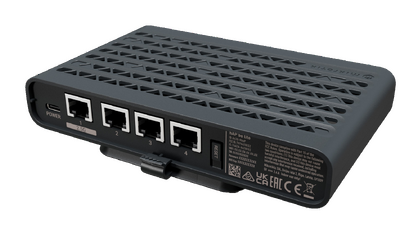

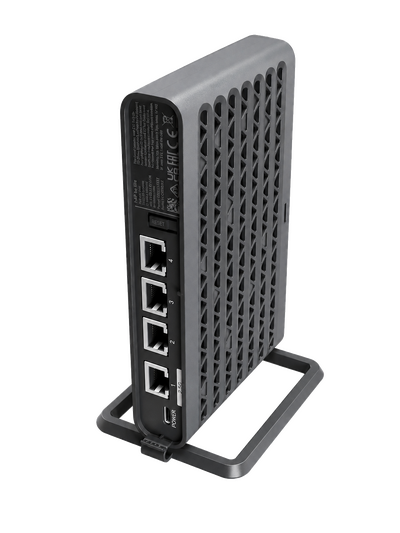

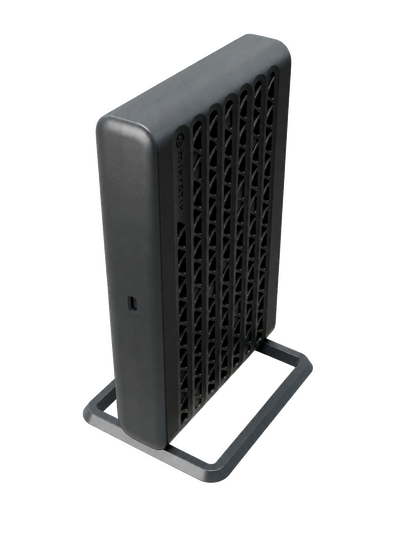

Маршрутизатор MikroTik hAP be lite (A42G-HbeP) оснащен одним 2,5-гигабитным ethernet-интерфейсом и тремя гигабитными ethernet-интерфейсами, а так же двумя радиомодулями 2,4 и 5 ГГц с поддержкой IEEE 802.11a/b/g/n/ac/ax/be (Wi-Fi 7). Все характеристики этого устройства подробно описаны далее на этой странице.
| Параметр | Значение |
|---|---|
| Маркетинговое имя | hAP be lite |
| Код продукта | A42G-HbeP |
| Назначение | Маршрутизатор |
| Операционная система | RouterOS v7 |
| Уровень лицензии RouterOS | 4 |
| Количество ethernet-интерфейсов | 4 |
| Количество SFP-интерфейсов | - |
| Поддержка Wi-Fi | Да |
| Поддержка Bluetooth | Нет |
| Архитектура | ARM 32-бит |
| Процессор | AN7563PT |
| Частота процессора | 950 МГц |
| Количество ядер процессора | 2 |
| Объем оперативной памяти | 512 МБ |
| Объем постоянной памяти | 128 МБ |
| Тип постоянной памяти | NAND |
| Поддержка аппаратного шифрования | Нет |
| PoE-вход | Нет |
| PoE-выход | Нет |
| Размещение блока питания | Внешнее |
| Охлаждение | Пассивное |
| Мониторинг температуры процессора | Нет |
| Мониторинг температуры печатной платы | Нет |
| Мониторинг напряжения | Нет |
| Мониторинг силы тока | Нет |
| Кнопка переключения режимов (Mode) | Нет |
| Размеры | 162 x 79 x 104 мм |
| Крепление в стойку | Нет |
| Допустимая температура окружающей среды | От -40 до +50 °C |
| Ожидаемое время работы до отказа | 100 000 часов при 25 °С |
| Рекомендуемая розничная цена | Не указано |
Проводные интерфейсы
| Тип | Разновидность и скорость | Количество |
|---|---|---|
| Ethernet | 100 Мбит/с | – |
| 1 Гбит/с | 3 | |
| 2,5 Гбит/с | 1 | |
| 10 Гбит/с | – | |
| SFP | SFP 1 Гбит/с | – |
| SFP 2,5 Гбит/с | – | |
| SFP+ 10 Гбит/с | – | |
| SFP28 25 Гбит/с | – | |
| QSFP+ 40 Гбит/с | – | |
| QSFP28 100 Гбит/с | – | |
| SFP56 50 Гбит/с | – | |
| QSFP56 200 Гбит/с | – | |
| QSFP56-DD 400 Гбит/с | – | |
| Комбо | Ethernet или SFP по 1 Гбит/с | – |
| Ethernet или SFP+ по 10 Гбит/с | – | |
| Серийный | RJ45 | – |
| RS232 | – | |
| USB | A-тип 2.0 | – |
| A-тип 3.0 | – | |
| MicroUSB AB-тип 2.0 | – | |
| Карта памяти | MicroSD | – |
| Разъем | miniPCIe | – |
| M.2 | – |
Возможности свитч-чипа
На MikroTik hAP be lite (A42G-HbeP) используется один свитч-чип AN7563PT, который встроен в однокристальный микроконтроллер (SoC – System-on-a-Chip) AN7563PT. Объединяет порты ether1 – ether4.
Поддержка VLAN
На маршрутизаторе MikroTik hAP be lite (A42G-HbeP) отсутствует возможность выполнения Bridge VLAN Filtering с помощью свитч-чипа.
| Способ | Значение |
|---|---|
| Bridge VLAN Filtering с помощью процессора | Да |
| Bridge VLAN Filtering с помощью свитч-чипа | Нет |
| Interface VLAN | Да |
| Switch VLAN | Нет |
Беспроводные интерфейсы
Маршрутизатор MikroTik hAP be lite (A42G-HbeP) поддерживает протоколы IEEE 802.11a/b/g/n/ac/ax/be (Wi-Fi 7) с поддержкой частот 2,4 и 5 ГГц. LTE-интерфейсы отсутствуют.
Wi-Fi
| Частота | Параметр | Значение |
|---|---|---|
| 2,4 ГГц | Поколение1 | Wi-Fi 7 |
| Стандарты | 802.11b/g/n/ax/be | |
| Максимальная скорость2 | 688 Мбит/с | |
| Модель чипа | MT7991 | |
| Максимальная мощность передатчика | 27 дБм (500 мВт) | |
| Количество радиоканалов | 2 | |
| Характеристики MIMO (T x R : S) | 2 x 2 : 2 | |
| 5 ГГц | Поколение1 | Wi-Fi 7 |
| Стандарты | 802.11a/n/ac/ax/be | |
| Максимальная скорость2 | 2882 Мбит/с | |
| Модель чипа | MT7991 | |
| Максимальная мощность передатчика | 26 дБм (400 мВт) | |
| Количество радиоканалов | 2 | |
| Характеристики MIMO (T x R : S) | 2 x 2 : 2 |
1 Формально устройства MikroTik не являются устройствами Wi-Fi, т.к. компания MikroTik не сертифицирует свои устройства в Wi-Fi Alliance на соответствие требованиям стандарта Wi-Fi.
2 Приведено значение для физического уровня модели OSI. В реальной жизни даже в самых идеальных условиях для передачи полезных данных получится достичь не более 50 % от указанного значения.
| Ширина канала | 2,4 ГГц | 5 ГГц |
|---|---|---|
| 5 МГц | Да | Да |
| 10 МГц | Да | Да |
| 20 МГц | Да | Да |
| 40 МГц | Да | Да |
| 80 МГц | Нет | Да |
| 160 МГц | Нет | – |
| 80+80 МГц | Нет | – |
| Частота | Скорость | Чувствительность приемника | Мощность передатчика |
|---|---|---|---|
| 2,4 ГГц | 1 Мбит/с | -100 дБм | 27 дБм |
| 11 Мбит/с | -94 дБм | 26 дБм | |
| 6 Мбит/с | -96 дБм | 26 дБм | |
| 54 Мбит/с | -80 дБм | 24 дБм | |
| MCS 0 | -96 дБм | 24 дБм | |
| MCS 7 | -75 дБм | 22 дБм | |
| MCS 9 | -70 дБм | 21 дБм | |
| MCS 11 | -67 дБм | 21 дБм | |
| MCS 13 | -65 дБм | 19,5 дБм | |
| 5 ГГц | 6 Мбит/с | -96 дБм | 26 дБм |
| 54 Мбит/с | -81 дБм | 23 дБм | |
| MCS 0 | -96 дБм | 24 дБм | |
| MCS 7 | -77 дБм | 23 дБм | |
| MCS 9 | -72 дБм | 22 дБм | |
| MCS 11 | -69 дБм | 21 дБм | |
| MCS 13 | -67 дБм | 20 дБм |
LTE
На маршрутизаторе MikroTik hAP be lite (A42G-HbeP) LTE-интерфейсы отсутствуют.
Антенны
Диаграмму направленности для устройства hAP be lite (A42G-HbeP) компания MikroTik не приводит. Известна ширина горизонтальной диаграммы направленности, которую можно узнать из приведенной далее таблицы.
| Антенна или разъем | Параметр | Значение |
|---|---|---|
| Антенна Wi-Fi | Наличие | Да |
| Количество | 21 | |
| Размещение | Внутреннее | |
| Коэффициент усиления для частоты 2,4 ГГц | 4,4 дБи | |
| Коэффициент усиления для частоты 5 ГГц | 7 дБи | |
| Коэффициент усиления для частоты 60 ГГц | – | |
| Ширина горизонтальной диаграммы направленности | Круговая | |
| Ширина вертикальной диаграммы направленности | Не приводится | |
| Поляризация | Не приводится | |
| Разъем для внешней антенны Wi-Fi | Наличие | Нет |
| Количество | – | |
| Тип разъема | – | |
| Антенна 2G/3G/LTE | Наличие | Нет |
| Количество | – | |
| Размещение | – | |
| Коэффициент усиления | – | |
| Диаграмма направленности | – | |
| Разъем для внешней антенны 2G/3G/LTE | Наличие | Нет |
| Количество | – | |
| Тип разъема | – |
1 Указано количество антенн, а не радиоканалов. Так как на разных частотах используется разное количество радиоканалов, то и количество задействованных антенн будет различаться.
Производительность
Распространенная ошибка при выборе маршрутизатора
Распространенной ошибкой при выборе маршрутизатора является подбор устройства по одному из приведенных ниже принципов:
- возможность работы маршрутизатора с заданным количеством ПК;
- возможность работы маршрутизатора с заданным количеством VPN-туннелей.
Такой подход является в корне неверным, т.к. ключевую роль играет не количество техники или VPN-туннелей, а нагрузка, которую эта техника или VPN-туннели создают. В реальной жизни легко получить ситуацию, в которой 5 компьютеров будут нагружать маршрутизатор в разы сильнее, чем 50 компьютеров. Аналогичная ситуация складывается и с VPN-туннелями. Важно не количество туннелей, а нагрузка, которая создается этими туннелями.
Правильный способ оценки производительности маршрутизатора
Производительность маршрутизаторов принято оценивать в битах в секунду или в пакетах в секунду. Оценка в пакетах в секунду с технической точки зрения является более правильным способом, но не всегда самым удобным, особенно для начинающих специалистов.
Таблица производительности маршрутизаторов MikroTik
Компания MikroTik приводит данные в виде таблицы, в столбцах которой указаны кадры размером 1518, 512 и 64 байт, а в строках – данные для программной коммутации (bridging) и маршрутизации при использовании FastPath либо правил в Bridge Filter, Simple Queue или IP Firewall Filter. Также иногда встречаются таблицы с информацией о скоростях при использовании IPSec.
Ошибки при оценке потенциальной пропускной способности маршрутизаторов MikroTik
Распространенными ошибками при оценке потенциальной пропускной способности на MikroTik hAP be lite (A42G-HbeP) являются:
- Оценка потенциальной пропускной способности по значениям, приведенным для FastPath. Эти значения являются самыми большими, но для того, чтобы технология FastPath заработала, одновременно должен быть соблюден ряд условий. В реальной жизни это встречается крайне редко, и поэтому значения, указанные для FastPath, надо игнорировать. Исключение необходимо сделать, только если заведомо известно, что будет использоваться FastPath.
- Оценка потенциальной пропускной способности устройства только по данным для кадров самого большого размера (1518 байт). На практике производится передача кадров разного размера – от 64 до 1518 байт – в разных пропорциях. Распределение кадров по размерам можно посмотреть на вкладке Overall Stats в настройках интерфейса. Типичный пример распределения кадров по размерам для ethernet-интерфейса, подключенного к интернет-провайдеру, можно посмотреть в конце этой страницы.
- Оценка потенциальной пропускной способности по суммарному количеству имеющихся правил, а не по количеству правил, через которые прошел кадр/пакет. Рассмотрим разницу на примере IP-файрвола. В самых распространенных конфигурациях файрвола 99,9 % пакетов проходит только через одно первое правило в каждой из стандартных цепочек (Forward и Input), для которых настраивают файрвол. Разумеется, при условии что файрвол настроен корректно. Таким образом получается, что в файрволе может быть 100 правил, но при этом основная масса пакетов будет проходить только через одно правило. Поэтому надо учитывать, что в таблице результатов тестирования указывается количество правил, через которые кадр/пакет прошел, а не суммарное количество правил.
Результаты тестирования
Результаты тестирования получены с помощью программно-аппаратного комплекса XenaBay и соответствуют требованиям RFC2544. Значение принималось в качестве результата тестирования, если его можно было беспрерывно получать в течение 30+ секунд при условии потерь не более чем 0,1 %. Результаты тестирования отображают максимальные возможности маршрутизатора MikroTik hAP be lite (A42G-HbeP) в условиях, указанных в таблице. При изменении заданных условий значения с большой долей вероятности будут другими.
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
|---|---|---|---|---|---|---|---|
| Кп/с | Мбит/с | Кп/с | Мбит/с | Кп/с | Мбит/с | ||
| Программная коммутация (bridging) | FastPath | ||||||
| Программная коммутация (bridging) | 25 правил в Bridge Filter | ||||||
| Маршрутизация (routing) | FastPath | ||||||
| Маршрутизация (routing) | 25 правил в Simple Queue | ||||||
| Маршрутизация (routing) | 25 правил в IP Firewall Filter | ||||||
Кп/с = kpps = 1000 пакетов в секунду.
Блок-схема
Для маршрутизатора hAP be lite (A42G-HbeP) компания MikroTik не приводит блок-схемы.
Электропитание
| Параметр | Значение |
|---|---|
| Количество входов | 1 (USB-C) |
| Количество блоков питания | 1 |
| Размещение блока питания | Внешнее |
| Входное напряжение от блока питания | 5 В |
| Интерфейс с PoE-входом | – |
| Тип PoE-входа | – |
| Входное напряжение PoE | – |
| Максимальная потребляемая мощность | 12 Вт |
| Максимальная потребляемая мощность без дополнительного оборудования | – |
Операционная система и обновления
Устройство поставляется с предустановленной и активированной операционной системой RouterOS с лицензией 4-го уровня. Правила лицензирования для маршрутизатора MikroTik hAP be lite (A42G-HbeP) аналогичны правилам лицензирования для любых других устройств MikroTik:
- срок действия лицензии не ограничен;
- лицензия не может быть перенесена на другое устройство;
- неограниченный доступ к обновлениям в течение срока жизни продукта, но не менее пяти лет с момента приобретения устройства.
Комплект поставки
В комплект поставки MikroTik hAP be lite (A42G-HbeP) входят:
- маршрутизатор;
- блок питания 5 В, 2,4 А.
Прочее
Типичное распределение кадров по размерам для ethernet-интерфейса
Информация по принятым и отправленным кадрам разного размера на интерфейсе, который подключен к интернет-провайдеру. Информация, отображаемая на вкладке Overall Stats, зависит от модели устройства и версии RouterOS. Приведенный ниже скриншот сделан с устройства компании MikroTik, отличного от MikroTik hAP be lite (A42G-HbeP).
